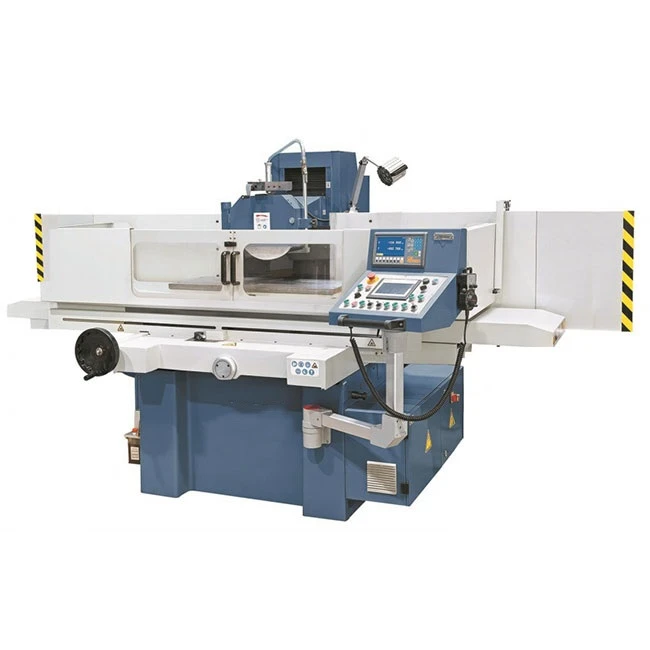

Mesin Penggiling Permukaan Benchtop Presisi Tinggi



Mesin Penggiling Permukaan Benchtop Presisi Tinggi untuk penyelesaian permukaan halus dan penggerindaan tingkat mikron. Digunakan untuk bagian logam yang membutuhkan kerataan, kualitas permukaan halus, dan akurasi dimensi yang stabil dalam produksi.





MX-50100	AHR	AHD	NC2
Vertikal	Gerakan cepat dan manual	motor servo AC	motor servo AC
Menyeberang	Intermiten Otomatis	Motor	motor servo AC
Membujur	Hidrolik	Hidrolik	Hidrolik
Pengendali	--	GS-PLC Sentuh	GS-PLC Sentuh



Model		MX-50100AHR/AHD/NC2
Ukuran Meja (LxL)		506x1005mm
Maks. Perjalanan Membujur		1030mm
Lintas Tranal		540mm
Maks. Jarak Dari Pusat Spindel Ke Meja		540mm
Ukuran Chuck Magnetik		500x1000mm
Kecepatan Gerakan Longitudinal Tabel		5~25m/menit
Gerakan Melintang Tabel	Umpan Otomatis	0,1~8mm/menit
	Kecepatan Cepat	990mm/menit
	Umpan Handwheel	0,02 mm/div.
Gerakan Vertikal Kepala Roda	Umpan Otomatis	-(Mode H/R)0,005/0,01/0,02/0,03/0,04/0,05(Hanya untuk model D) (mm/langkah)
	Kecepatan Cepat	-(Mode H)610(Hanya untuk model R) 480 (Hanya untuk model D) (mm/mnt)
	Umpan Handwheel	0,005 mm/div.
Roda Gerinda	Kecepatan	50Hz 1440rpm
		60Hz 1750rpm
	(ODxWxID)Ukuran	Ф355x40xФ127mm
Motor Spindel		5,5Kw/7,5HP
Motor Hidrolik		2.2kw
Motor Pompa Pendingin		0,09kw
Mengangkat Motor		-(Mode H) 0,25kw(Mode R) 0,75kw (mode D, motor servo)
Motor Umpan Silang		0,04kw
Kapasitas Pemuatan Maksimum Meja (Termasuk Chuck Magnetik)		600kg
Nilai Daya Total		9kw
Ketinggian Mesin		1890mm
Kekasaran Permukaan		Ra Kurang dari atau sama dengan 0,25μm
Berat Kotor		4100kg
Ukuran Kemasan (PxLxT)		3060*2360*2300mm





Akurasi Penggilingan Mikron
Akurasi penyelesaian permukaan hingga 1μm untuk tugas penggilingan dengan toleransi yang baik.

Struktur Besi Cor Kaku
Lapisan besi cor yang bebas stres-untuk ketahanan terhadap getaran dan stabilitas dimensi.

Area Meja Kerja Besar
Ukuran meja 506×1005 mm untuk benda kerja sedang hingga besar.

Kapasitas Perjalanan Panjang
Travel memanjang 1030 mm dan travel silang 540 mm untuk jangkauan pemesinan yang lebih luas.

Penjepit Magnetik yang Stabil
Chuck magnetik 500 × 1000 mm dengan gaya penahan seragam di seluruh permukaan.

Sistem Spindel Getaran Rendah
Desain spindel seimbang untuk rotasi stabil dan permukaan akhir yang konsisten.





Konfigurasi Mesin:Spindel, sistem kendali, dan ukuran meja dapat disesuaikan berdasarkan kebutuhan produksi.

Meja Kerja dan Chuck:Chuck magnetik dan ukuran meja dapat disesuaikan untuk jenis benda kerja yang berbeda.

Persyaratan Presisi:Tingkat akurasi berbeda tersedia untuk aplikasi penggilingan tertentu.

Integrasi Produksi:Penyesuaian tata letak dan proses tersedia untuk instalasi jalur dan produksi batch.





Komponen luar angkasa:Penggilingan presisi bagian struktural kecil;

Suku cadang otomotif:Finishing permukaan komponen mesin dan transmisi;

Jamur dan mati:Basis cetakan dan finishing sisipan;

Perkakas dan perlengkapan:Pengukur, alat pemotong dan komponen perlengkapan gerinda;

Komponen medis:Penggilingan presisi bagian logam.
