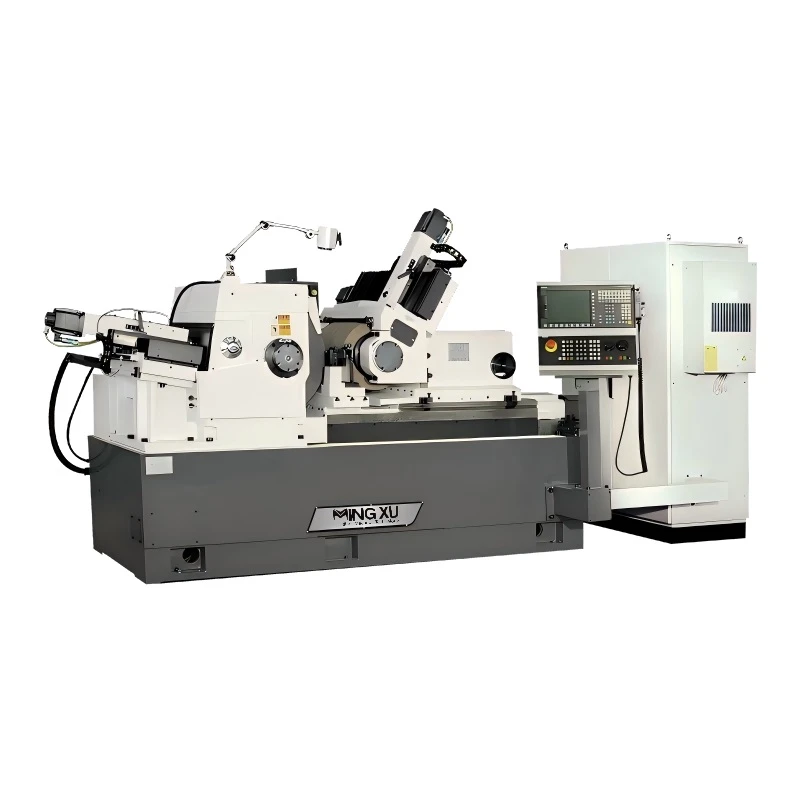

Penggiling Tanpa Pusat CNC

Penggiling tanpa pusat CNC digunakan untuk penggilingan silinder eksternal pada bagian yang berputar tanpa dukungan pusat. Pergerakan relatif roda pemandu dan roda gerinda dikendalikan oleh sistem CNC untuk mencapai koreksi geometrik diameter luar benda kerja dengan rentang ukuran berbeda.

Kirim permintaan

Pengiriman Cepat
Jaminan Kualitas
Layanan Pelanggan 24/7

perkenalan produk

Perkenalan

Spesifikasi

Nama Produk	Penggiling Tanpa Pusat CNC
Model	MX-M200	MX-M400	MX-M500
Terjun-umpan
Diameter Penggilingan	5-100mm	5-200mm	5-200mm
Maks. Panjang Penggilingan	190mm	390mm	490mm
Melalui-umpan
Diameter Penggilingan	5-100mm	5-200mm	5-200mm
Spesifikasi Roda Gerinda	P600x200(250)x305mm	P600x400x305mm	P600x500x305mm
Spesifikasi Roda Pengatur	P350x200(300)x203mm	P350x400x203mm	P350x500x203mm
Kecepatan Roda Gerinda	1100r/menit	1100r/menit	1100r/menit
Pengatur Kecepatan Roda (stepless)	10-200r/menit	10-200r/menit	10-200r/menit
Pengatur Sudut Putar Rangka Roda
Vertikal	-2 derajat - +5 derajat	-2 derajat - +5 derajat	-2 derajat - +5 derajat
Horisontal	-1 derajat - +3 derajat	-1 derajat - +3 derajat	-1 derajat - +3 derajat
Mengatur Jumlah Umpan Min Roda	0,001mm	0,001mm	0,001mm
Jumlah Umpan Min Meja Rias Roda Gerinda	0,001mm	0,001mm	0,001mm
Tinggi Dari Garis Tengah Gri. Roda & Reg. Roda Untuk Istirahat Kerja	200mm	200mm	200mm
Aliran Air	100L/menit	200L/menit	200L/menit
Kekuatan Total
Motor Roda Gerinda	22KW	30KW	37KW
Pengatur Roda Motor	3KW	3KW	3KW
Motor Pompa Air	0,45KW	0,45KW	0,45KW
Motor Pompa Pelumasan	0,09KW	0,09KW	0,09KW
Motor Pemisah Pendingin Magnetik	0,18KW	0,18KW	0,18KW
Catu Daya	3N 50Hz 380V	3N 50Hz 380V	3N 50Hz 380V
Dimensi Mesin (PxLxT)	3200x1785x1800mm	3300x1780x1900mm	3400x2100x1800mm
Berat Mesin	Sekitar 7500Kg	Sekitar 9000Kg	Sekitar 10.000Kg
Akurasi (Batang Standar)
Kebulatan	0,001mm	0,001mm	0,001mm
Silinderitas	0,0018mm	0,0018mm	0,0018mm
Kekasaran	Ra0,16μm	Ra0,16μm	Ra0,16μm

Fitur

Perluasan Cakupan Mesin

Lebar roda gerinda/roda pemandu telah diperluas dari 200 mm menjadi 500 mm, dipadukan dengan struktur tinggi tengah 200 mm, sehingga memperluas rentang diameter pemesinan dari 5–100 mm menjadi 5–200 mm.

Mikron-Umpan Tingkat

Satuan minimum untuk pengumpan roda pemandu dan pembalut roda gerinda adalah 0,001 mm. Struktur sekrup utama mengubah pembuangan material menjadi kontrol langkah mikro yang dapat diukur.

Konvergensi Kesalahan Geometris

Benda kerja tidak dijepit atau diposisikan. Didukung oleh roda gerinda, roda pemandu, dan penyangga, hasil kebulatan dan silindris terutama ditentukan oleh konsistensi antara lintasan balutan dan pergerakan roda pemandu.

Aplikasi

Pemesinan Suku Cadang Otomotif:Digunakan untuk penggilingan terus menerus pada diameter luar bagian silinder seperti poros penggerak, batang katup, dan jarum injektor bahan bakar, untuk mencapai geometri diameter luar yang konsisten dalam produksi massal.

Manufaktur Bantalan:Digunakan untuk pemesinan diameter luar roller dan cincin bantalan, mengurangi dampak penjepitan dan pemosisian rantai pada hasil silindris melalui metode dukungan bebas penjepit.

Pemesinan Suku Cadang Sistem Hidraulik:Digunakan untuk pemesinan diameter luar batang piston dan inti katup, untuk mengurangi dampak deformasi penjepitan pada bentuk diameter luar dalam pemesinan benda kerja dengan rasio panjang-terhadap-diameter.

Pemesinan Suku Cadang Mekanik Presisi:Digunakan untuk pemesinan diameter luar pilar pemandu dan poros optik, untuk membentuk permukaan kontak kawin gerak linier yang stabil.

Pertanyaan Umum

Q: Bagaimana cara memilih model mesin gerinda yang sesuai dengan benda kerja?

A: Pemilihan didasarkan pada diameter dan rentang panjang benda kerja. Model mesin yang berbeda sesuai dengan konfigurasi lebar roda gerinda dan roda pemandu yang berbeda.

T: Apa saja persyaratan blanko benda kerja?

A: Diameter luar blanko harus memiliki kontak terus menerus untuk memastikan bahwa roda pemandu dan roda gerinda dapat membentuk hubungan lintasan umpan yang stabil.

T: Faktor apa saja yang biasanya menyebabkan fluktuasi dimensi dalam pemesinan?

J: Hal ini terutama ditentukan oleh keakuratan umpan roda pemandu, kondisi balutan roda gerinda, dan dampak sistem pendingin terhadap masukan panas gerinda.
